Ηλιακή μπαταριών συστημάτων διαχείρισης πολυμερής μπαταρία λίθιου λίθιου ιονική επαναφορτιζόμενη
Χαρακτηριστικά γνωρίσματα:
(1) δομή αλυσίδων μαργαριτών SPI
Το BIU και το BMU συνδέονται με μια τοπολογία Daisy-αλυσίδων, και ο κύριος πίνακας και ο πίνακας σκλάβων μπορούν να συλλέξουν τα στοιχεία συνολικά κυττάρων σειράς BIU (16~48) +BMU*n.
(2) μονοκύτταρη συλλογή τάσης
Το BIU και το BMU συλλέγουν τις μεμονωμένες τάσεις κυττάρων μέσω μιας ενότητας αποκτήσεων τάσης.
(3) συλλογή θερμοκρασίας
Το BIU και το BMU συλλέγουν τη θερμοκρασία κάθε ενότητας μπαταριών στην ενότητα μέσω της αίσθησης θερμοκρασίας NTC.
(4) συνολική ανίχνευση τάσης ΠΑΚΕΤΩΝ
Το BIU έχει μια συνολική λειτουργία ανίχνευσης τάσης πακέτων μπαταριών ΠΑΚΈΤΩΝ.
(5) ΜΠΟΡΕΙ επικοινωνία να λειτουργήσει
Κάθε BIU έχει 3 ΜΠΟΡΕΊ επικοινωνίες.
CAN0, που χρησιμοποιείται από το BIU για να επικοινωνήσει με το CSU και να λάβει το τρέχον συνολικό ρεύμα.
CAN1, που χρησιμοποιείται από το BIU για να επικοινωνήσει με το φορτιστή.
CAN2, που χρησιμοποιείται από το BIU για να επικοινωνήσει με το όχημα VCU/MCU για να λάβει τις εντολές και τις πληροφορίες θέσης του VCU/MCU.
(6) λειτουργία επικοινωνίας RS485
Μπορεί να συνδεθεί με μια εξωτερική επίδειξη LCD με το λεωφορείο 485 μέσω του λεωφορείου 485 για την ισχύ, την τάση και την τρέχουσα επίδειξη, και η αναπροσαρμογή προγράμματος είναι επίσης δυνατή.
(7) SOC, SOH, SOP ΥΠΟΛΟΓΙΣΜΌΣ
Το BIU υπολογίζει SOC και SOH, SOP βασισμένο στις παραμέτρους όπως η συνολική τρέχουσα, συνολική τάση, και η τάση και η θερμοκρασία των μεμονωμένων κυττάρων.
(8) επίδειξη μπαταριών
Το BIU υπολογίζει την υπόλοιπη δύναμη και την επιδεικνύει στο LCD, την ενοργάνωση οχημάτων, και το λογισμικό βαθμολόγησης.
(9) ηλεκτρονόμος/ανεμιστήρας Drive
Το BIU ελέγχει δύναμη-επάνω και δύναμη-κάτω του φορτίου μέσω της υψηλός-δευτερεύουσας κίνησης.
(10) pre-fill ενότητα
Όταν το BIU ελέγχει το φορτίο που τροφοδοτείται επάνω, το κύριο φορτίο κυκλωμάτων προφορτίζεται από τη pre-charge ενότητα, και έπειτα δύναμη-μετά το πέρας. AUX+ μπορεί να χρησιμοποιηθεί ως έλεγχος για εξωτερικό precharge.
(11) επί του ελέγχου μόνωσης
Ο σε πραγματικό χρόνο έλεγχος του υψηλής τάσεως θετικού τέλους στο κοχύλι αυτοκινήτων και του υψηλής τάσεως αρνητικού τέλους στην αντίσταση μόνωσης του κοχυλιού αυτοκινήτων, όταν είναι το κατώτατο όριο κάτω από ένα ορισμένο κατώτατο όριο, ένα σήμα συναγερμών εκδίδεται.
(12) ανίχνευση σημάτων εισαγωγής
Το BIU κρίνει το εργαζόμενο κράτος και η χρεώνοντας κατάσταση του οχήματος με την ανίχνευση του οχήματος Keyon κάνει σήμα ξυπνήστε και ο φορτιστής κάνει σήμα ξυπνήστε.
(13) οι βασικές πληροφορίες σώζονται μετά από τη δύναμη κάτω
Όταν το BMS ανιχνεύει ότι το σύστημα τροφοδοτείται κάτω, αποθηκεύει τα βασικά στοιχεία του συστήματος, όπως οι υψηλότερες και χαμηλότερες τάσεις και οι αντίστοιχες θέσεις, SOC, το ρεύμα, και τα ιστορικά ελαττώματα, στη ΛΆΜΨΗ του MCU για την αποθήκευση.
Εφαρμογές: νέα ενεργειακά οχήματα, ηλεκτρικά οχήματα, κάρρα γκολφ, αυτοκίνητα επίσκεψης, οχήματα αποκομιδής απορριμμάτων, δύναμη
|
|
|
Αριθμός |
HY00070 |
| Έκδοση |
A0 |
|
BI5116G
BI5116G που ενσωματώνεται ηλεκτρικός
Προδιαγραφή συστημάτων διαχείρισης λιμνών
|
Ημερομηνία
|
2019-5-7
|
| 1.Basic χαρακτηριστικά |

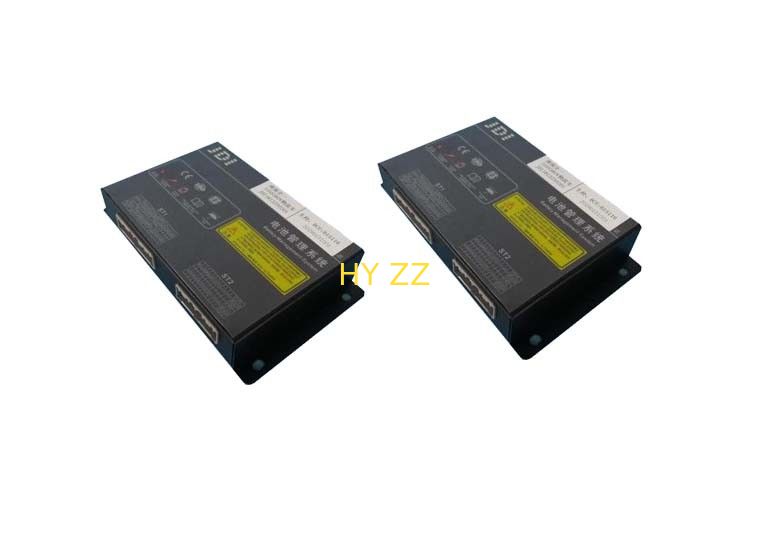

Εικόνα προϊόντων
|
|
Όνομα προϊόντων
|
Σύστημα διαχείρισης μπαταριών BMSIntegrated BMS
|
δομή συστημάτων:
Το σύστημα διαχείρισης μπαταριών είναι ένα σημαντικό μέρος του ηλεκτρικού συστήματος οχημάτων. Το BIU ενσωματωμένο σειρά BMS σχεδιάζεται για τα μέσα και αργόστροφα οχήματα, χρησιμοποιώντας τα αυτοκίνητα τμήματα βαθμού και την προστασία IP54. Το προϊόν έχει την ισχυρή εξελιξιμότητα, η οποία μπορεί να ολοκληρώσει τις λειτουργίες συλλογής, διαχείρισης και ελέγχου ενός ενιαίου κιβωτίου. Μπορεί επίσης εξωτερικά να επεκτείνει το σενάριο εφαρμογής BMU για να προσαρμοστεί στα πολλαπλάσια γραφεία. Χρησιμοποιείται ευρέως στα αργόστροφα οχήματα για να καλύψει τις απαιτήσεις διαχείρισης συστήματος των πακέτων μπαταριών δύναμης αυτοκίνητος-βαθμού. Είναι κατάλληλο για τις τριαδικές λίθιο-ιονικές μπαταρίες, φωσφορικό άλας σιδήρου λίθιου, manganate λίθιου, τιτάνιο. Μια δευτεροβάθμια μπαταρία όπως το οξύ λίθιου που έχει μια τάση κυττάρων στη σειρά 0 σε 5V.
Αυτό το προϊόν αποτελείται κυρίως από μια ενσωματωμένη μπαταρία διοικητική ενότητα BIU (BIU), την οθόνη επίδειξης, τη διακλάδωση, το λουρί καλωδίωσης και άλλα εξαρτήματα. BIU μπορεί χωριστά να συλλέξει και να διαχειριστεί τις μπαταρίες σειράς του 16/32/48, και υποστηρίζει μέχρι 10 16 σκλάβους σειράς. Επέκταση. Το σύστημα επεκτείνεται με μια τοπολογία Daisy-αλυσίδων για να λάβει τις πληροφορίες δειγματοληψίας μπαταριών σε πραγματικό - χρόνος. Όταν το ηλεκτρικό σύστημα οχημάτων λειτουργεί, BIU επικοινωνεί με τον ελεγκτή οχημάτων, την ευφυή συσκευή φόρτισης, το όργανο και άλλο εξοπλισμό μέσω του λεωφορείου ΔΟΧΕΊΩΝ για να επιδείξει τις πληροφορίες θέσης, τη δύναμη, SOC, κ.λπ. του πακέτου μπαταριών. Αφότου διαβάζει ο ελεγκτής οχημάτων τα στοιχεία BMS, η μηχανή ελέγχεται από τον ευφυή ελεγκτή μηχανών. BMS μπορεί επίσης να επικοινωνήσει με τους επί του σκάφους φορτιστές και τους γρήγορους σταθμούς χρέωσης, και έχει τις λειτουργίες επιβεβαίωσης σύνδεσης όπως η χρέωση της ανίχνευσης θερμοκρασίας λιμένων, των CC, του CP, CC2 και άλλων εθνικών προτύπων.
|
|
κώδικας προϊόντων
|
BI5116G |
|
BMS: 16S32S48S, ενσωματωμένο το BMS σύστημα διαχείρισης μπαταριών διαιρείται σε: 16S32S48S, το βάρος και οι προδιαγραφές είναι οι ακόλουθες
:
|
|
Τοπολογία συστημάτων:
|
| τιμή |
RMB: ¥ 00,00 |
|
Προθεσμία παράδοσης
|
25 εργάσιμη ημέρα
|
