Ενέργεια - σύστημα διαχείρισης μπαταριών αποταμίευσης BMS για τις ιονικές μπαταρίες λίθιου
Χαρακτηριστικά γνωρίσματα:
(1) δομή αλυσίδων μαργαριτών SPI
Το BIU και το BMU συνδέονται με μια τοπολογία Daisy-αλυσίδων, και ο κύριος πίνακας και ο πίνακας σκλάβων μπορούν να συλλέξουν τα στοιχεία συνολικά κυττάρων σειράς BIU (16~48) +BMU*n.
(2) μονοκύτταρη συλλογή τάσης
Το BIU και το BMU συλλέγουν τις μεμονωμένες τάσεις κυττάρων μέσω μιας ενότητας αποκτήσεων τάσης.
(3) συλλογή θερμοκρασίας
Το BIU και το BMU συλλέγουν τη θερμοκρασία κάθε ενότητας μπαταριών στην ενότητα μέσω της αίσθησης θερμοκρασίας NTC.
(4) συνολική ανίχνευση τάσης ΠΑΚΕΤΩΝ
Το BIU έχει μια συνολική λειτουργία ανίχνευσης τάσης πακέτων μπαταριών ΠΑΚΈΤΩΝ.
(5) ΜΠΟΡΕΙ επικοινωνία να λειτουργήσει
Κάθε BIU έχει 3 ΜΠΟΡΕΊ επικοινωνίες.
CAN0, που χρησιμοποιείται από το BIU για να επικοινωνήσει με το CSU και να λάβει το τρέχον συνολικό ρεύμα.
BMS είναι έλεγχος ασφάλειας και σύστημα διαχείρισης για να ελέγξει τη θέση μπαταριών προκειμένου να γίνει η μπαταρία την καλύτερη εργασία και να ο χρόνος διάρκειας ζωής μπαταρίας αντικειμενικά. BMS χρησιμοποιείται κυρίως στα προϊόντα πακέτων μπαταριών υψηλής ικανότητας λι-ion/li-polymer/lifepo4. Ο πίνακας PCB BMS είναι προηγμένη ολοκλήρωση της διαχείρισης, προστασία, επικοινωνία και μόνος-εντοπίζει και εξισορρόπηση κυττάρων.
λειτουργεί:
1. Προστασία υπερτίμησης
2. Προστασία Overdischarge
3. Overcurrent προστασία
4. Προστασία υπερθέρμανσης (NTC)
5. Προστασία βραχυκυκλώματος
6. Αντίληψη θερμοκρασίας
7. Κύτταρο που ελέγχει & που ισορροπεί
8. Διεπαφή επικοινωνίας
9. Μόνος-εντοπίστε
10. Μετρητής δύναμης
BMS για την όξινη μπαταρία μολύβδου δέχονται οποιαδήποτε συνήθεια λεπτομέρειας
1. Τάση χρέωσης: Συνεχές ρεύμα: 67.2V CC/CV
2. Μέγιστο ρεύμα συνεχούς χρέωσης: 20A
3. Μέγιστο συνεχές ρεύμα απαλλαγής: 75A
4. Πέρα από το τρέχον ρεύμα ανίχνευσης: 120±20A
5. Χρόνος καθυστέρησης ανίχνευσης: 5ms-20ms
6. Στοιχεία κυκλώματος προστασίας (MOSFET): ≤50mΩ
7. Λειτουργούσα σειρά θερμοκρασίας: - 40~+85℃
8. Σειρά θερμοκρασίας αποθήκευσης: - 40~+125℃ 9.Size: L180*W120*T37mm
Τι μπορεί η λύση Mokosmart να σας προσφέρει;
1. Σχέδιο και κατασκευή PCB
2. Σχέδιο και κατασκευή περιφράξεων
3.Function ανάπτυξη και προσαρμοσμένο υλικολογισμικό
4.Customized APP
5.Package σχέδιο και κατασκευή
6.Certification υπηρεσίες
|
|
|
Αριθμός |
HY00070 |
| Έκδοση |
A0 |
|
BI5116G
BI5116G που ενσωματώνεται ηλεκτρικός
Προδιαγραφή συστημάτων διαχείρισης λιμνών
|
Ημερομηνία
|
2019-5-7
|
| 1.Basic χαρακτηριστικά |

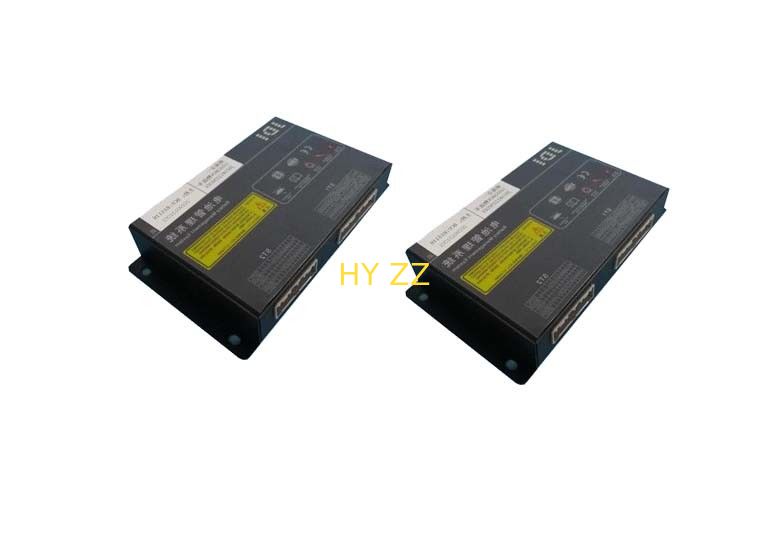

Εικόνα προϊόντων
|
|
Όνομα προϊόντων
|
Σύστημα διαχείρισης μπαταριών BMSIntegrated BMS
|
δομή συστημάτων:
Το σύστημα διαχείρισης μπαταριών είναι ένα σημαντικό μέρος του ηλεκτρικού συστήματος οχημάτων. Το BIU ενσωματωμένο σειρά BMS σχεδιάζεται για τα μέσα και αργόστροφα οχήματα, χρησιμοποιώντας τα αυτοκίνητα τμήματα βαθμού και την προστασία IP54. Το προϊόν έχει την ισχυρή εξελιξιμότητα, η οποία μπορεί να ολοκληρώσει τις λειτουργίες συλλογής, διαχείρισης και ελέγχου ενός ενιαίου κιβωτίου. Μπορεί επίσης εξωτερικά να επεκτείνει το σενάριο εφαρμογής BMU για να προσαρμοστεί στα πολλαπλάσια γραφεία. Χρησιμοποιείται ευρέως στα αργόστροφα οχήματα για να καλύψει τις απαιτήσεις διαχείρισης συστήματος των πακέτων μπαταριών δύναμης αυτοκίνητος-βαθμού. Είναι κατάλληλο για τις τριαδικές λίθιο-ιονικές μπαταρίες, φωσφορικό άλας σιδήρου λίθιου, manganate λίθιου, τιτάνιο. Μια δευτεροβάθμια μπαταρία όπως το οξύ λίθιου που έχει μια τάση κυττάρων στη σειρά 0 σε 5V.
Αυτό το προϊόν αποτελείται κυρίως από μια ενσωματωμένη μπαταρία διοικητική ενότητα BIU (BIU), την οθόνη επίδειξης, τη διακλάδωση, το λουρί καλωδίωσης και άλλα εξαρτήματα. BIU μπορεί χωριστά να συλλέξει και να διαχειριστεί τις μπαταρίες σειράς του 16/32/48, και υποστηρίζει μέχρι 10 16 σκλάβους σειράς. Επέκταση. Το σύστημα επεκτείνεται με μια τοπολογία Daisy-αλυσίδων για να λάβει τις πληροφορίες δειγματοληψίας μπαταριών σε πραγματικό - χρόνος. Όταν το ηλεκτρικό σύστημα οχημάτων λειτουργεί, BIU επικοινωνεί με τον ελεγκτή οχημάτων, την ευφυή συσκευή φόρτισης, το όργανο και άλλο εξοπλισμό μέσω του λεωφορείου ΔΟΧΕΊΩΝ για να επιδείξει τις πληροφορίες θέσης, τη δύναμη, SOC, κ.λπ. του πακέτου μπαταριών. Αφότου διαβάζει ο ελεγκτής οχημάτων τα στοιχεία BMS, η μηχανή ελέγχεται από τον ευφυή ελεγκτή μηχανών. BMS μπορεί επίσης να επικοινωνήσει με τους επί του σκάφους φορτιστές και τους γρήγορους σταθμούς χρέωσης, και έχει τις λειτουργίες επιβεβαίωσης σύνδεσης όπως η χρέωση της ανίχνευσης θερμοκρασίας λιμένων, των CC, του CP, CC2 και άλλων εθνικών προτύπων.
|
|
κώδικας προϊόντων
|
BI5116G |
|
BMS: 16S32S48S, ενσωματωμένο το BMS σύστημα διαχείρισης μπαταριών διαιρείται σε: 16S32S48S, το βάρος και οι προδιαγραφές είναι οι ακόλουθες
:
|
|
Τοπολογία συστημάτων:
|
| τιμή |
RMB: ¥ 00,00 |
|
Προθεσμία παράδοσης
|
25 εργάσιμη ημέρα
|
